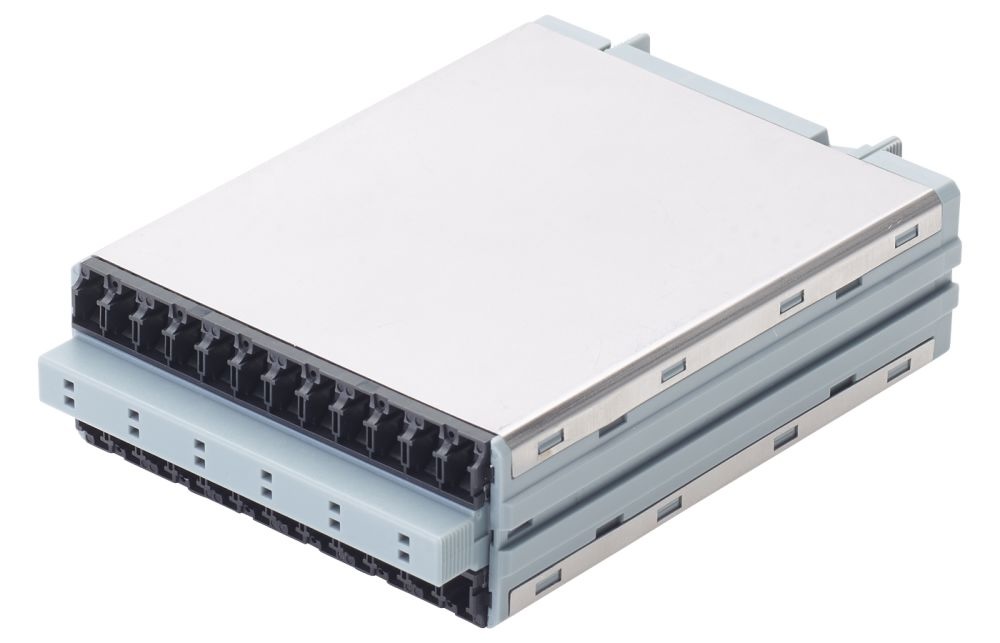

Модуль Netscale 120 MPO-LC-Duplex 12 портов предназначен для использования с системой контроля и мониторинга inteliPhy Manage X. Модуль имеет на лицевой панели встроенные радиочастотные метки RFID и светодиодную индикацию каждого порта (горит - в работе, не горит - не в работе, мигает - в ожидании подключения патчкорда). Следует учитывать, что для реализации этой системы необходимо применять патчкорды оснащенные метками RFID.
Модуль подходит для всех типов полок Netscale 120 (в 1U устанавливается до 5-ти модулей, в 3U - до 20-ти).
На задней стороне устанавливается два порта MPO female, на лицевой стороне 12 дуплексных портов LC (6 сверху и 6 снизу).
В данном описании представлена лишь часть вариантов модулей, в случае необходимости иной комплектации модуля рекомендуется обратиться к менеджеру.
Модуль является предсобранным устройством, обеспечивающим соединение одного MPO коннектора магистрального линка с 6 портами LC-Duplex.
Отдельно обращаем внимание на типы внутренних соединений MPO и портов LC-Duplex между собой. В данной комплектации представлены типы A (прямое соединение), S (соединение по дуплексным портам LC) и S+ (инвертированное соединение по дуплексным портам LC). Необходимо учитывать их при проектировании и оформлении заказа. При возникновении вопросов рекомендуется обратиться к менеджеру.
Инновационная конструкция серии обеспечивает самую высокую плотность портов в мире для сетей 10/40/100G Ethernet.
Полки Netscale 120 монтируются в 19-тидюймовые шкафы/стойки (600 мм и 800 мм и более) с плотностью до 240 волокон на один юнит, реализованных в двух версиях: высотой 1U и высотой 3U.
В модулях Netscale 120 используются только адаптеры типа LC-Duplex и MPO с различным типом используемых волокон.
Netscale 120 опционально предлагает систему управления inteliPhy Manage X на базе RFID, которая позволяет автоматизированно в электронном виде вести документацию по каждому порту и каждому проключению, а также задавать новые соединения визуально отображая непосредственно на кроссе какой порт с каким необходимо соединить. В этом случае применяются специальные модули с уменьшенным количеством портов и указанием в наименовании R&MinteliPhy.
Модуль Netscale 120 MPO-LC-Duplex 12 портов предназначен для использования с системой контроля и мониторинга inteliPhy Manage X. Модуль имеет на лицевой панели встроенные радиочастотные метки RFID и светодиодную индикацию каждого порта (горит - в работе, не горит - не в работе, мигает - в ожидании подключения патчкорда). Следует учитывать, что для реализации этой системы необходимо применять патчкорды оснащенные метками RFID.
Модуль подходит для всех типов полок Netscale 120 (в 1U устанавливается до 5-ти модулей, в 3U - до 20-ти).
На задней стороне устанавливается два порта MPO female, на лицевой стороне 12 дуплексных портов LC (6 сверху и 6 снизу).
В данном описании представлена лишь часть вариантов модулей, в случае необходимости иной комплектации модуля рекомендуется обратиться к менеджеру.
Модуль является предсобранным устройством, обеспечивающим соединение одного MPO коннектора магистрального линка с 6 портами LC-Duplex.
Отдельно обращаем внимание на типы внутренних соединений MPO и портов LC-Duplex между собой. В данной комплектации представлены типы A (прямое соединение), S (соединение по дуплексным портам LC) и S+ (инвертированное соединение по дуплексным портам LC). Необходимо учитывать их при проектировании и оформлении заказа. При возникновении вопросов рекомендуется обратиться к менеджеру.
Наименование
|
Netscale MPO - LC-duplex 12 ports OM4 type S, R&MinteliPhy compatible; Netscale MPO-LC-duplex 12 ports SM PC, type S, R&MinteliPhy compatible; Netscale MPO-LC-duplex 12 ports OM4 type S+; Netscale MPO-LC-duplex 12 ports OM5 Type S+; Netscale MPO-LC-duplex 12 ports, SM, type S+ |
Тип коннектора (A)
|
MPO, female |
Тип коннектора (B)
|
LC-Duplex |
Цвет коннектора (A)
|
Черный |
Цвет
|
Серый (7000 Squirrel gray) |
Размеры, мм
|
80,0 x 105,0 x 30,0 |
Емкость (порты)
|
2 MPO - 12 LC-Duplex |
Соответствие стандарту
|
MPO connectors acc. to IEC 61754-7-1 (MPO connector family - one fiber row) |
Материал
|
Пластик (plastic: PC, fiber-glass reinforced, halogen-free) |
Исполнение
|
Предназначен для установки в полку (до 5-ти в 1-юнитовый конструктив и до 20-ти в 3-хюнитовый) |
Конструкция
|
Блок с двумя коннекторами MPO на задней стороне и 12 дуплексными портами LC на лицевой (по 6 портов сверху и снизу). В центре на лицевой стороне расположена панель со светодиодами и радочастотными метками RFID для системы управления inteliPhy. Коммутация между портами MPO и LC-дуплекс происходит внутри модуля. |
Код товара/Артикул
|
R832181 - OM4 type S; R832183 - SM/APC, type S; R867727 - OM4 type S+; R867728 - OM5 Type S+; R867729- SM/APC, type S+ |
